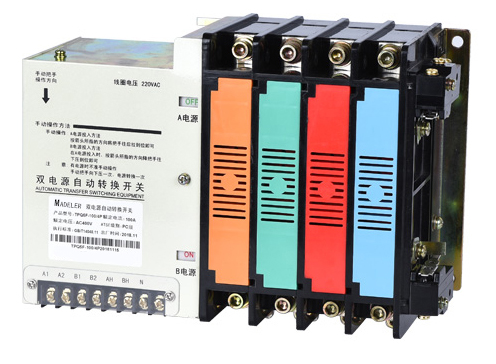

JZMQ5F飛騰型雙電源開關(二/三段式)

一、產品概述
三段式A.T.S智能雙電源自動切換開關(以下簡稱開關），是一種緊急時仍繼續供電開關，開關由負荷開關(開關不含熔斷絲或電流脫扣的A.T.S)和智能控制器組成，它以最新的微機控制系統為核心， 電磁兼容性設計，抗干抗性強，長期連續工作穩定可靠，配以大屏幕背光LCD顯示，給用戶彤成 一個良好的人機對話界面、操作簡單便捷及高度智能化，是一種理想的機電一體化新型雙電源自動切換開關。
產品符合標準：GB/T14048.11-2008《低壓開關設備和控制設備第6部分：多功能電器第1篇： 自動轉換開關電器》

二、適用范圍
本開關適用于50/60陸， 額定電壓1000V 以下， 額定電流5000A以下的雙電源供電開關，能實現常用電源(N)與備用電源(R)的自動或手動切換。(主備電源可以是電網，起動發電機組，蓄電池等，主備電源由用戶自定)。使雙電源用電客戶實現無人值守。本開關適用于國家規定的特級或級負荷用戶，如離層樓字、郵電通迅、煤礦船甜、工業流水線、醫療衛生、軍事設施、機場、消防、冶金、化工、紡織、石油等不允許停電的重要場所。

三、正常工作條件
周?chē)h(huán)境溫度-5℃>+40℃；24小時平均值不超過+35℃
最高溫度+40℃:時相對濕度不超過50%,較低溫度時允許有較高的相對濕度，例如+20℃：時為90%, 但就考慮由于溫度變化有可能產生凝露現像。
安裝地點的海撥高度不超過2000m。類別為IV類。傾斜度不大于±30°。污染等級為3級。
如果上述條件不能滿足時，訂貨時應與制造商協商，本開關用于海上、石油和核電站時應另行簽定技術協議。

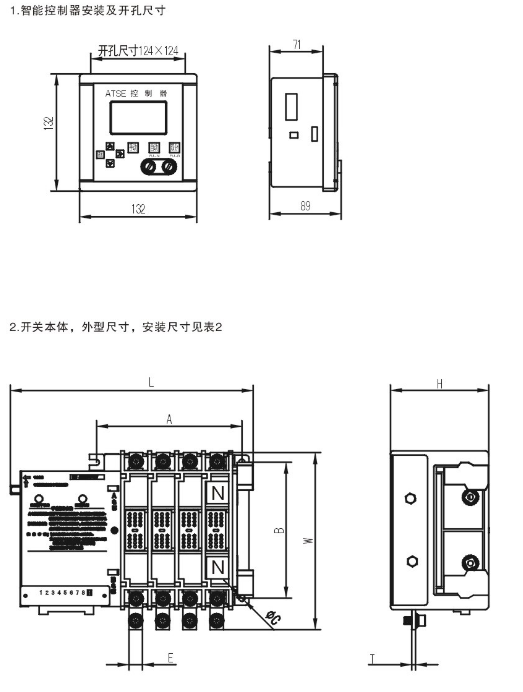

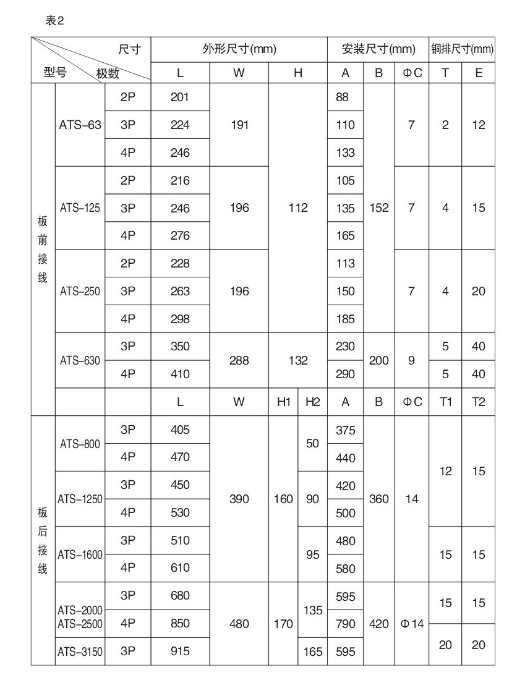

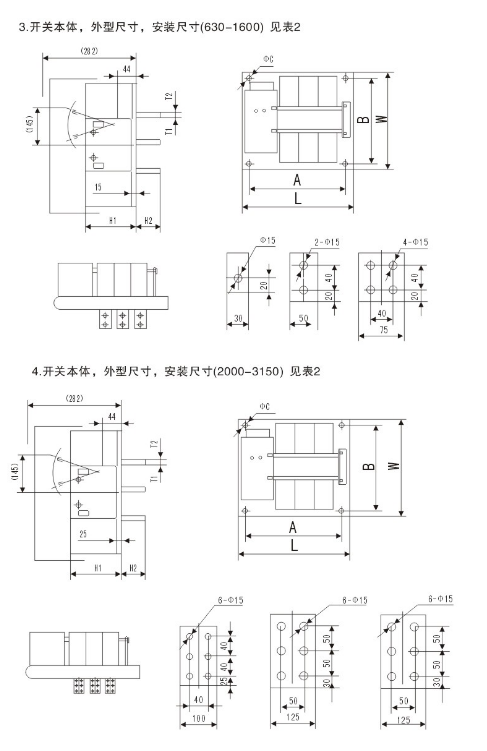

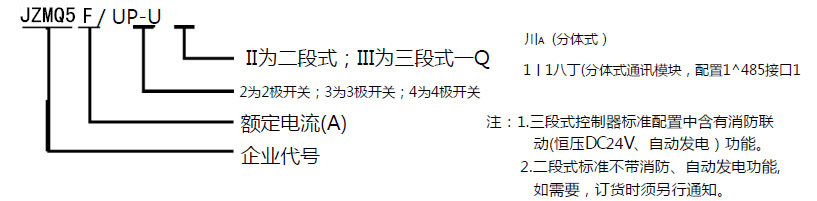

四、型號含義

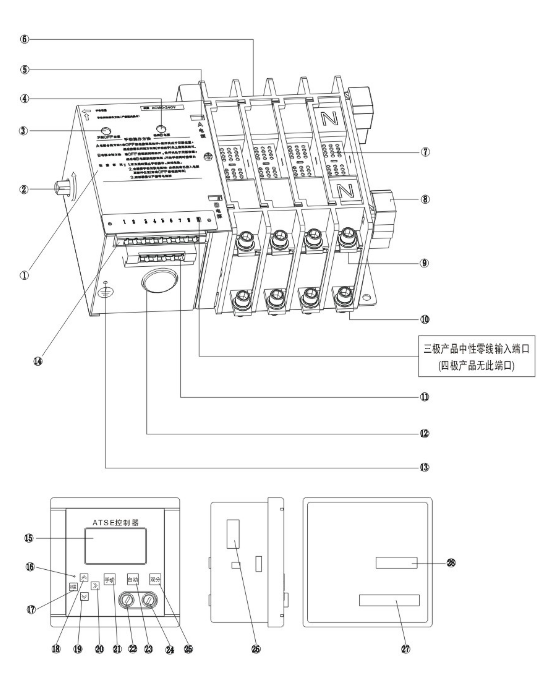

五、結構特點與功能
三段式A.T.S作為主備雙電源自動切換開關，采用電磁驅動，電氣機械同時聯鎖機構，主回路觸頭 為靜、動結構，動觸頭采用V型設計。為避免電磁線圈長期帶電，采用電動合閘，機械保持，因此操 作機構在穩態工作條件下，無需提供工作電流，節能顯著?？刂齐娫淳灾鱾潆娫唇涣?20V(無須 另加控制電流>。由于結構特點優越，故主備電源不會同時接通，保證常用、備用電源工作可靠，互 不干涉。開關有電氣或機械合閘指示，同時可以為客戶提供常開常閉無源輔助觸點供客戶其它之用。
?智能控制器同時提供帶有過壓、斷相控制、欠壓、延時控制、發電機控制、消防復位、反饋信 號等多項功能，且抗干擾能力強；
?具有自投自復；自投不自復；互為備用三種工作模式；
?具有常用電源合、備用電源分；常用電源分、備用電源合；常用電源分，備用電源分三種穩定 工作狀態；
?安裝方便，控制回路采用接插式端子連接；
?可用專用手柄在手動狀態下進行手動轉換。

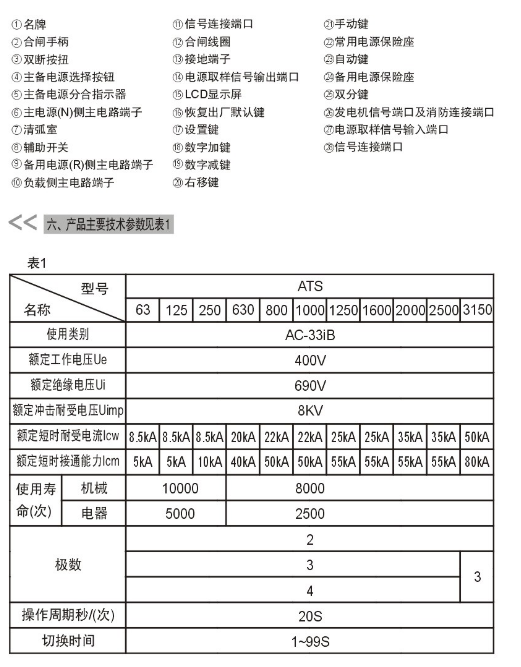

八、系統設備

用戶可以進行以下功能的連續設置或個別功能單獨設置.先按一下控制器面板任何一鍵， 點亮液晶屏背光源，再進行系列設置操作。
8.1 、密碼輸入
1 ) 、按控制器面板上(設置)鍵，界面顯示

2) 、按(》 )鍵進行數字位移，每按一次（》）鍵界面。字位移一位并閃爍

3) 按()鍵進入密碼輸入， (系統默認密碼888)

4) 密碼輸入完畢按(設置)鍵迸入下一個系統設置。

8.2、常用電源切換到備用電源時間設定。

1) 先進行系統密碼輸入，參照8. 1 條進行操作

2)按（設置）鍵，界面顯示并閃爍
3) 按()鍵進行1 -99秒切換時間設定(系統默設是3秒)
4) 按(設置)鍵進入下一個系統設置。
5) 設置完畢退出系統.參照8.8條保存設置參鼓及系統退出進行操作。
8.3、備用電源切換到常用電源時間設定。
1) 先進行系統密碼輸入，參照8. 1 、條進行操作
2)按（設置）鍵，界面顯示并閃爍
3) 按()鍵進行1 -99秒切換時間設定(系統默設是3秒)
4) 按(設置)鍵進入下一個系統設置。
5).設置完畢退出系統. 參照8.8條保存設置參敖及系統退出進行操作。
8.4 、雙分時間設定
1 ) 先進行系統密碼輸入，參照8.1 條進行操偉
2)按（設置）鍵，界面顯示并閃爍

3) 按()鍵進行1 -99秒切換時間設定(系統默設是3秒)
4) .按(設置)鍵進入下一個系統設置。
5) .設置完畢退出系統，參照8.8條保存設置參數及系統退出進行操作。
8.5、 系統自動工作模式。
1) .先進行系統密碼輸入，參照8.1條進行操作
2) .按(設置)鍵，界面顯示并閃爍
3) 按()鍵進行工作模式設定:（F F1為自投自復)、（F F0為自投不自復)、
(FF2 為互為備用)。（系統默設工作模式為 FF 1)

4) .按(設置)鍵進入下一個系統設置。
5) .設置完畢退出系統，參照8.8條保存設置參數及系統退出進行操作。

8.6、 過壓保護設置。
1) .先進行系統密碼輸入，參照8.1條進行操作
2) .按(設置)鍵，界面顯示 并閃爍
3) .按(》)鍵進行界面數字位移
4) .按()鍵進行過壓保護設置，（系統默設值認為265V),(注意提示：設置值不能低于250V)
5) .按(設置)鍵進入下一個系統設置。
6) .設置完畢退出系統，參照8.8條保存設置參數及系統退出進行操作。

8.7、 欠壓保護設置。
1) .先進行系統密碼輸入，參照8.1條進行操作
2) .按(設置)鍵，界面顯示并閃爍
3) .按(》)鍵進行界面數字位移
4) .按（）鍵進行欠壓保護設置，（系統默設值認為170V)。（注意提示；設置不能高于正常工作電壓)
5) .按(設置)鍵進入下一個系統設置。
6) .設置完畢退出系統，參照8.8條保存設置參數及系統退出進行操作。

8.8保存設置參數及系統退出

1).按(設置)鍵界面顯示

2).再按一下設置鍵界面顯示并自動保存所有設定的參數并自動退出

在系統設置過程中，每一次按鍵系統默認操作時間為30S,如果30S內不進行任何系統 按鍵操作，系統將視此次為超時操作并自動退出設置，系統將不保存這次所設置的參數。

9、使用與維護注意事項

本產品可在85%-110°/。額定工作電壓下可靠工作。

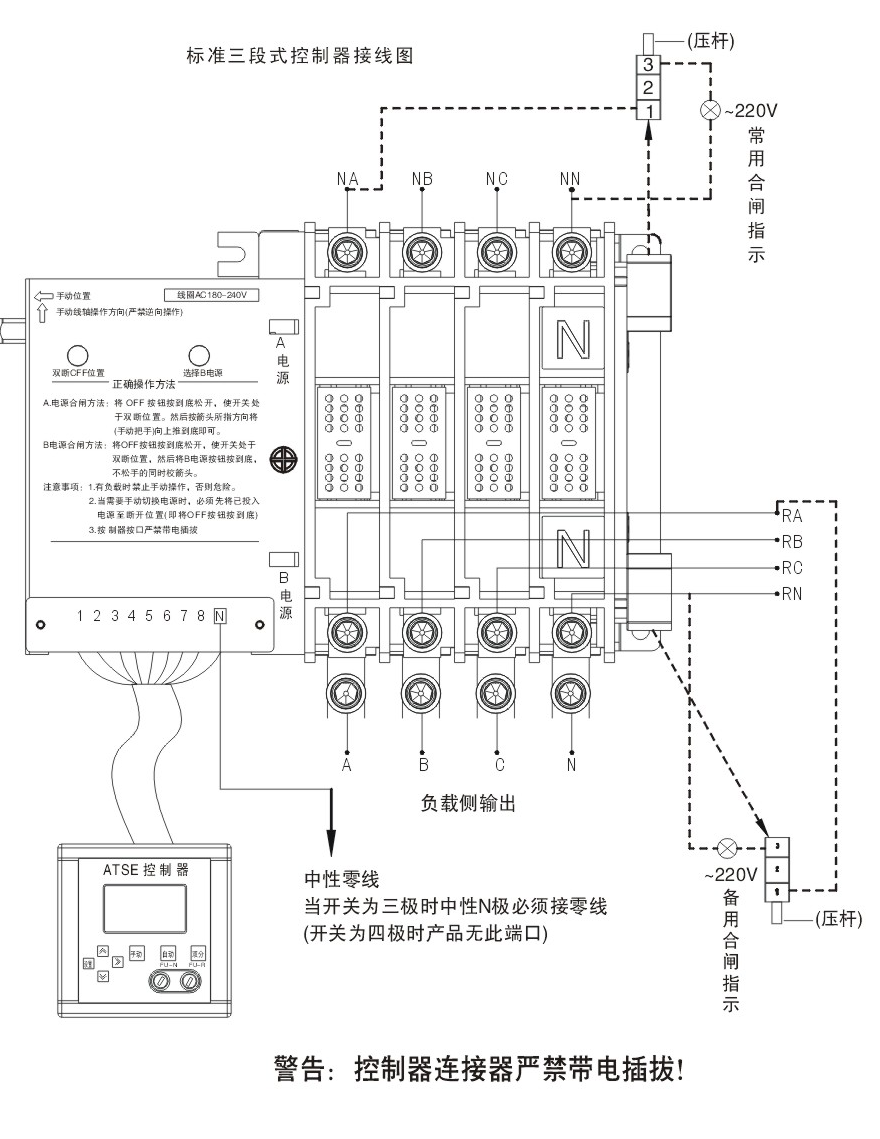

?產品安裝接線時，應嚴格注意進出線端N極標志(三極產品應將中性零線接入中性端子)四極 產品中性零線不得公用，應確認產品接地良好，以保證供電和使用安全。
?手動切換調試，先按下雙斷按鈕使開關處在雙斷位置，再將開關的手柄按面板指示方向推 到位，此時為常用電源(N)合閘，然后按下脫扣按鈕，此時主備電源處于斷開位置，然后按下主 備電源選擇按鈕(不松手)再將手柄按面板指示方向推到位，此時開關為備用電源(R)合閘，主備電 源任一合閘另一電源都無法合閘，必須先按下脫扣按鈕，才能再次選擇主備電源的其中一種合閘。

?將智能控制器的連接器相對應的連接到開關本體的連接器插座上，并將其鎖緊。
?檢查各電器接觸部分是否可靠，壓緊，熔斷器是否完好。
?接通電源然后用戶根據需要進行系統設置，用戶也可按產品出廠默設值投入使用。
綜上述檢查調試后，將控制器系統置于在“自動”位置即可投入使用；需人工進行手動轉換 開關時，應將控制器系統置于在“雙分”位置，方可用隨產品提供專用手柄進行手動操作。
?產品在使過程中應定期(如每運行三個月)進行一般性檢查，手動或自動轉換電源一次檢查產 品運行是否正常。
?產品在一般性的維護或檢修時，要把雙電源控制器處在雙分狀態，再進行雙斷。維護或檢修 完畢后，再把雙電源控制器恢復到自動狀態。

10、故障分析排除

開機后無反應，按指令按鈕后電動操作機構不動作，請檢查開關的電源線及專用電纜的連 接情況，三相電源及中性線是否接妥，通電后雖然各相電壓都有，但面板欠電壓顯示，請檢查開 關電源是否接好，是否有缺相現象，本體上的熔斷絲是否因電動操作機構電流太大燒斷，用合適 的熔斷絲更換后再試。
?經常燒熔斷絲管，請檢查電動操作機構是否有卡死現象，適當調試后再試。

11、售后服務

本智能系統質保期為一年，質保期內實行“三包”即保修、包換、包退。質保期外本公司 可終生維修費用由用戶承擔。
為使用戶盡快掌握本智能系統維修與操作，本公司可免費為客戶培訓專業的檢修和操作人員。

?訂貨時應根據型號含義及容量選擇開關及操作方式。
